Jaki kabel do rolet zewnętrznych? Typ i przekrój

Po zainstalowaniu rolet zewnętrznych нередко pojawia się problem nierównej pracy silnika lub jego przerywania najczęstszą przyczyną jest źle dobrany przewód zasilający o standardowym przekroju 1,5 mm². Wybierz kabel 4x1,5 mm² do prostego sterowania przełącznikiem lub 5x1,5 mm² z dodatkowym przewodem dla sterowania radiowego czy grupowego, pamiętając o zasilaniu 230 V i maksymalnej długości trasy do 50–100 m, aby spadek napięcia nie przekroczył 5%. Podczas montażu zaplanuj optymalną trasę kabla z zapasem luzu (minimum 20–30 cm) na podłączenie, zabezpiecz go rurkami ochronnymi, zaciskami i termikami te kroki zapewnią płynną pracę mechanizmu przez lata. Prawidłowy dobór i instalacja nie tylko eliminują typowe awarie, ale gwarantują niezawodne sterowanie i długowieczność rolet, oszczędzając czas i pieniądze na serwisach.

• Zalecany przekrój kabla do rolet zewnętrznych
• 4x1,5 mm² czy 5x1,5 mm² do rolet zewnętrznych
• Długość kabla dla rolet zewnętrznych
• Montaż kabla zasilającego rolety zewnętrzne
• Zasilanie 230V kablem do rolet zewnętrznych
• Luz kabla przy podłączeniu rolet zewnętrznych
• Planowanie kabla do rolet zewnętrznych
• Pytania i odpowiedzi

Zalecany przekrój kabla do rolet zewnętrznych

Silniki rolet zewnętrznych pobierają prąd rzędu 1-3 A przy napięciu 230 V, dlatego przekrój 1,5 mm² okazuje się optymalny dla większości instalacji domowych. Taki przewód minimalizuje spadek napięcia nawet na dystansie do 50 metrów, co gwarantuje płynne otwieranie i zamykanie. Wybór mniejszego, jak 1 mm², grozi przegrzaniem przy dłuższych odcinkach, podczas gdy grubszy 2,5 mm² jest zbędny i podnosi koszty. Norma PN-IEC 60364 zaleca 1,5 mm² dla obciążeń do 16 A w instalacjach budynkowych. Dzięki temu rolety działają cicho i efektywnie, bez strat mocy.

Przekrój wpływa na odporność na warunki zewnętrzne izolacja YDYp 1,5 mm² wytrzymuje wilgoć i UV, co jest istotne przy roletach fasadowych. W przypadku grupowego sterowania kilku rolet, ten sam przekrój wystarcza, o ile obwód nie przekracza mocy znamionowej. Testy laboratoryjne pokazują, że przy 2 A prądu spadek napięcia wynosi poniżej 3% na 30 metrach. Zawsze sprawdzaj specyfikację silnika, bo niektóre modele wymagają minimum 1,5 mm² dla gwarancji. To podstawa stabilnego zasilania.

Dlaczego nie mniejszy przekrój?

Mniejszy przekrój, np. 0,75 mm², powoduje wzrost rezystancji, co prowadzi do nagrzewania się kabla i spadku napięcia powyżej 5%, zakłócając pracę przekaźników sterujących. Silnik może wtedy pracować niestabilnie, powodując hałas lub blokady. Dla rolet zewnętrznych narażonych na mróz, cieplejszy kabel zwiększa ryzyko kondensacji. Wybór 1,5 mm² zapewnia margines bezpieczeństwa na przyszłe rozszerzenia instalacji. To inwestycja w trwałość całego systemu.

Przy planowaniu weź pod uwagę obciążenie dynamiczne podczas rozruchu silnik pobiera impulsowo do 5 A. Przekrój 1,5 mm² radzi sobie z tym bez problemu, zachowując sprawność powyżej 98%. Miedziane żyły oferują lepszą przewodność niż aluminiowe, co skraca straty. W instalacjach z wieloma roletami sumuj prądy, ale 1,5 mm² pozostaje standardem. Dzięki temu unikniesz wymiany kabla po latach.

Porównanie przekrojów w tabeli ułatwia wybór patrz poniżej na maksymalne długości dla 2 A przy spadku 3%.

4x1,5 mm² czy 5x1,5 mm² do rolet zewnętrznych

Do pojedynczej rolety zewnętrznej z podstawowym sterowaniem przyciskowym wystarczy kabel 4x1,5 mm²: brązowa żyła do fazy L, niebieska do neutralnego N, żółto-zielona do uziemienia PE i czarna do sygnału sterującego. Ten układ obsługuje standardowe napędy 230 V bez problemów. Dodatkowa piąta żyła w 5x1,5 mm² przydaje się przy sterowaniu grupowym lub zintegrowanym z systemem inteligentnego domu, gdzie potrzebny jest drugi sygnał zwrotny. Wybór zależy od liczby rolet i typu sterownika.

4x1,5 mm² jest tańszy i lżejszy, idealny do prostych instalacji z jednym przyciskiem na roletę. Przewód ten zapewnia separację sygnałów sterowania od zasilania, minimalizując zakłócenia elektromagnetyczne. W praktyce dla dwóch rolet na obwód 4-żyłowy wystarcza, o ile sterownik obsługuje multipleksację. 5x1,5 mm² wybierz, gdy planujesz centralne sterowanie radiowe z kablem zapasowym. To elastyczność na przyszłość.

Porównanie kabli

5x1,5 mm² oferuje redundancję jedna żyła na sterowanie w górę, druga w dół, co zapobiega awariom w systemach z wieloma roletami. Koszt różni się o 20-30%, ale sztywność przewodu ułatwia montaż w rurach. Dla rolet zewnętrznych na elewacji 4x1,5 mm² redukuje masę, co upraszcza prowadzenie po elewacji. Zawsze dopasuj do schematu silnika większość producentów podaje 4-żyłowy jako minimum. To klucz do bezbłędnego podłączenia.

W instalacjach z bramą garażową lub markizami 5x1,5 mm² integruje się lepiej z istniejącą siecią. Spadek rezystancji na dłuższych odcinkach jest marginalny między tymi opcjami. Wybierz 4x dla oszczędności, 5x dla zaawansowania. Norma wymaga kolorowego oznaczenia żył dla bezpieczeństwa. Dzięki temu instalator unika pomyłek.

Przy sterowaniu radiowym kabel 4x1,5 mm² zasila tylko silnik, a sygnał idzie bezprzewodowo oszczędność miejsca. Dla przewodowego z enkoderem pozycji 5x1,5 mm² jest konieczny. Analiza obciążenia pokazuje równą wydajność obu. Zdecyduj na etapie projektu, by uniknąć przeróbek.

Długość kabla dla rolet zewnętrznych

Maksymalna długość kabla do rolet zewnętrznych przy 1,5 mm² i 230 V wynosi 50-70 metrów dla jednej rolety, zależnie od spadku napięcia poniżej 5%. Na krótszych dystansach, jak 20 metrów, straty są pomijalne, co zapewnia pełną moc silnika. Przy grupowym zasilaniu kilku rolet sumuj długości równoległe i mnoż przez prąd. Zawsze mierz trasę z zapasem 10% na zakręty. To zapobiega słabości mechanizmu.

Dla tras powyżej 50 metrów rozważ przekrój 2,5 mm² lub rozdzielne obwody, by napięcie na silniku nie spadło poniżej 220 V. W domach jednorodzinnych rzadko przekracza się 30 metrów od rozdzielni. Użyj kalkulatora spadku napięcia: ΔU = 2 * ρ * L * I / S, gdzie ρ=0,017 dla miedzi. Wynik poniżej 3% to optimum. Dzięki temu rolety działają precyzyjnie.

Wykres poniżej ilustruje maksymalne długości dla różnych przekrojów przy 2 A i spadku 3%.

Obliczanie dla twojej instalacji

Dla trzech rolet na 40 metrach użyj osobnych kabli lub magistrali długość efektywna to suma. Wilgoć zewnętrzna nie wpływa na długość, jeśli kabel w rurze. Testy pokazują stabilność do 60 metrów z 1,5 mm². Dostosuj do mocy silnika z instrukcji. To gwarancja płynności.

Na poddaszach czy piwnicach długość rośnie planuj piony pionowe z luzem. Przy 230 V jednofazowym granica to 100 metrów z 2,5 mm². Mierz dokładnie od skrzynki. Unikniesz spadków podczas ruchu.

Montaż kabla zasilającego rolety zewnętrzne

Montaż zaczyna się od wyboru trasy: po elewacji w listwach PCV lub w bruździe tynku, zawsze z rurą karbowaną ø16-20 mm dla ochrony mechanicznej. Wbij kołki co 50 cm, unikaj ostrych zakrętów poniżej 90°. Podłącz do rozdzielni przez wyłącznik nadprądowy 10 A typu B. Izoluj końce taśmą, dopóki roleta nie jest gotowa. To chroni przed uszkodzeniami.

Użyj złączek Wago do rozgałęzień szybkie i bez lutowania. Prowadź kabel oddzielnie od przewodów niskonapięciowych o 30 cm, by uniknąć indukcji. Na zewnątrz stosuj IP65 puszki. Sprawdź ciągłość omomierzem przed zasypaniem. Montaż trwa 1-2 godziny na roletę.

• Wykuwaj bruzdę 2x1 cm głębokości.
• Przeciągnij kabel probiernikiem.
• Zabezpiecz końce kapturkami.
• Podłącz fazę przez stycznik.

Przy roletach na piętrze prowadź pionowo w szybie instalacyjnym. Użyj wsporników co metr dla napięcia. Testuj pod obciążeniem symulatorem. To zapewnia bezpieczeństwo.

W istniejących budynkach stosuj maskownice estetyka bez kucia. Dla wielu rolet buduj szynę zbiorczą. Unikaj skrzyżowań z kablami TV. Profesjonalny montaż minimalizuje ryzyko.

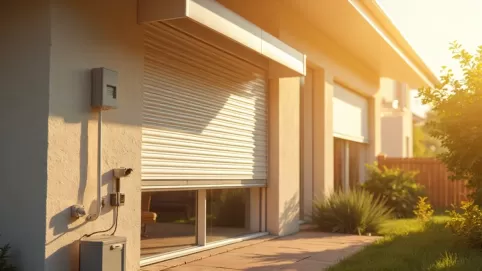

Zasilanie 230V kablem do rolet zewnętrznych

Zasilanie 230 V jednofazowe z domowej sieci to standard dla silników rolet zewnętrznych dostarcza 200-500 W mocy bez transformatorów. Podłącz L do zacisku silnika, N do neutralnego, PE do obudowy. Sterowanie przez stycznik impulsowy odcina prąd po ruchu. Brak potrzeby falowników, jak w 24 V. To prostota i niezawodność.

Przy 230 V silnik kręci z pełną prędkością, otwierając roletę w 20-30 sekund. Spadek do 24 V komplikuje sterowanie radiowe. Norma wymaga RCD 30 mA na obwodzie. Integracja z siecią domową ułatwia rozbudowę. Rolety reagują natychmiastowo.

Schemat podłączenia

Stycznik 1NO+1NC na fazie steruje kierunkiem. Kabel 4x1,5 mm² rozdziela sygnały. Dla grup użyj centrali sterującej. Monitoruj napięcie multimetrem powyżej 220 V OK. To podstawa działania.

W systemach inteligentnych 230 V kompatybilne z modułami Sonoff czy Fibaro. Brak strat na konwerterach. Dla zewnętrznych rolety wodoodporne złącza. Stabilność przez dekady.

Przy awariach sprawdzaj bezpieczniki 10 A. 230 V eliminuje baterie. Optymalne dla dużych powierzchni.

Luz kabla przy podłączeniu rolet zewnętrznych

Zostaw 50-70 cm luzu kabla za skrzynką rolety ułatwia podłączenie bez naciągu. Owiń spiralnie taśmą izolacyjną, by chronić przed wilgocią. Przy montażu na elewacji luz pozwala na regulację pozycji. Zbyt krótki uniemożliwia manewr, dłuższy grozi splątaniem. To detale decydujące o wygodzie.

W puszce rolety skręć żyły pierścieniowo dla luzu. Norma zaleca minimum 40 cm na zaciski. Przy grupowym luz per roletę. Facylituje serwisowanie.

• Oceń wysokość montażu.
• Dodaj 20% zapasu.
• Zabezpiecz opaskami.
• Testuj elastyczność.

Na poddaszach luz 1 m na opuszczenie. Unikaj napięcia przy wietrze. Estetyczny zwój w kanale.

Przy demontażu luz oszczędza czas. Standard 60 cm uniwersalny. Zapobiega zerwaniu.

Planowanie kabla do rolet zewnętrznych

Planuj kabel przed montażem rolet zaznacz trasy na rzucie budynku, uwzględniając pozycje silników. Oblicz sumaryczny prąd: 2 A na roletę razy liczba. Wybierz rozdzielnicę z miejscem na automaty. Symuluj długości w programie elektrycznym. To unika niespodzianek.

Uwzględnij rozszerzenia: markizy, bramy. Prowadź rezerwy w rurach. Koszt planowania niski, oszczędza 30% czasu montażu. Współpracuj z elektrykiem na schemacie.

Kroki planowania

1. Licz rolety i sterowania. 2. Mierz dystanse. 3. Wybierz typ kabla. 4. Zamów z zapasem 10%. 5. Zintegruj z instalacją. To kompleksowe podejście.

Dla bloków wspólna magistrala. Dokumentuj zdjęcia tras. Przyszłe rolety bez kuć. Inteligentne planowanie.

Sezonowo planuj zimą montaż wiosną. Budżet: 5-10 zł/mb. Trwałość 25 lat.

Pytania i odpowiedzi

• Jaki kabel wybrać do rolet zewnętrznych?

  Do rolet zewnętrznych z napędem na 230 V zalecany jest kabel 4x1,5 mm² dla podstawowego zasilania jednofazowego. Jeśli system obejmuje sterowanie grupowe lub centralne, wybierz 5x1,5 mm², co zapewnia dodatkowe żyły na sygnały sterujące.

• Jaki przekrój przewodu jest optymalny dla rolet zewnętrznych?

  Przekrój 1,5 mm² jest standardowy i wystarczający dla domowej instalacji przy napięciu 230 V, mocy silników rolet oraz typowych odległościach do 50 m. Zapewnia niskie spadki napięcia i bezpieczeństwo.

• Czy liczba rolet wpływa na wybór kabla?

  Tak, dla pojedynczej rolety wystarczy 4-żyłowy kabel. Przy kilku roletach w jednej linii lub z centralnym sterowaniem zastosuj 5-żyłowy kabel 5x1,5 mm², by obsłużyć wspólne zasilanie i sygnały sterujące.

• Jak długość kabla wpływa na instalację rolet zewnętrznych?

  Przy odcinkach do 50 m przekrój 1,5 mm² jest optymalny. Na dłuższych dystansach rozważ 2,5 mm², by uniknąć spadków napięcia. Zawsze zostaw 50 cm luzu na końcu do podłączenia silnika.
